HW10 Pro-valymas ir priežiūra

Metalinių vamzdžių surinkimas ir išmontavimas

Įkiškite metalinį vamzdelį į pagrindinį korpusą vertikaliai, kol pasigirs spragtelėjimas. Įsitikinkite, kad metalinis vamzdis yra tvirtai užfiksuotas (1 pav.). Norėdami išimti metalinį vamzdelį, paspauskite metalinio vamzdelio atleidimo mygtuką iki galo ir patraukite metalinį vamzdelį į viršų (2 pav.)
Akumuliatoriaus surinkimas ir išmontavimas
1. Pastumkite akumuliatorių išilgai angos ir tvirtai paspauskite akumuliatorių žemyn, kol pasigirs spragtelėjimas. Baterijų blokas užrakintas.
2. Paspauskite akumuliatoriaus bloko atleidimo mygtuką ir patraukite akumuliatorių bloką priešinga kryptimi, kad atrakintumėte akumuliatorių.
Pastaba: Išskyrus akumuliatoriaus keitimą, akumuliatoriaus paketo nereikia dažnai išimti

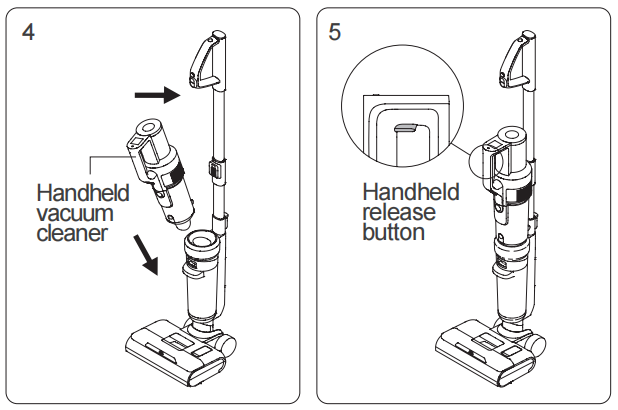

Rankinio dulkių siurblio komplektas

Įkiškite rankinio siurblio dulkių puodelio įsiurbimo angą į pagrindinio korpuso dangčio griovelį.
Stumkite rankinį siurblį link metalinio vamzdžio, kol pasigirs „spragtelėjimas“, rankinis dulkių siurblys sėkmingai pritvirtintas prie pagrindinio korpuso. Šiuo metu mašina naudojama kaip vertikaliai pastatytas dulkių siurblys (4 pav.). Norėdami išimti rankinį dulkių siurblį, tiesiog paspauskite rankinio atleidimo mygtuką ir pakelkite rankinį dulkių siurblį įstrižai į viršų. (5 pav.)

Įkrovimo pagrindo surinkimas

Spauskite įkrovimo pagrindo viršutinę dalį link apatinės įkrovimo bazės, kol pasigirs spragtelėjimas. (6-1 pav.)

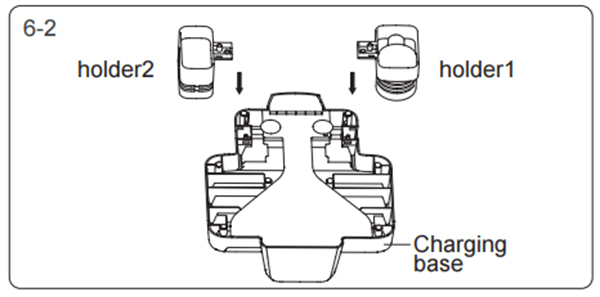

Įkrovimo laikiklio komplektas

Spauskite laikiklį 1 ir laikiklį 2 į įkrovimo pagrindą, kol pasigirs spragtelėjimas (6-2 pav.)

Padėkite mašiną ant įkrovimo pagrindo

Norėdami grąžinti mašiną prie įkrovimo pagrindo, laikykite už mašinos rankenos, kad pakeltumėte aparatą, nukreipkite įkrovimo angą mašinos apačioje į įkrovimo lizdą ant įkrovimo pagrindo ir įstatykite aparatą į įkrovimo pagrindą. Norėdami naudoti aparatą, laikykite už mašinos rankenos ir iškelkite aparatą nuo įkrovimo pagrindo. (7 pav.)

Nešvaraus vandens rezervuaro surinkimas ir išmontavimas

Norėdami išimti nešvaraus vandens baką, viena ranka laikykite mašiną, o kita ranka laikykite nešvaraus vandens baką, paspauskite nešvaraus vandens bako atleidimo mygtuką, kad ištrauktumėte nešvaraus vandens baką. (8-1 pav.)
Norėdami surinkti nešvaraus vandens baką, įdėkite nešvaraus vandens bako dugną į pagrindinį korpusą, stumkite nešvaraus vandens baką link pagrindinio korpuso, kol pasigirs spragtelėjimas. (8-2 pav.)

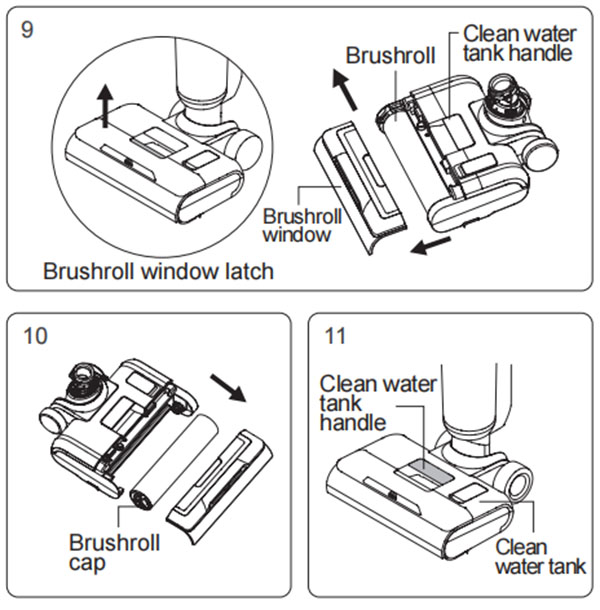

Šepečio ritinio lango ir šepečio ritinėlio surinkimas ir išmontavimas

Norėdami nuimti šepečio ritinėlio langą, laikykite šepečio ritinio lango skląstį ir patraukite aukštyn, kad pašalintumėte šepečio ritinėlio langą.
Norėdami surinkti šepečio ritinėlio langą, sulygiuokite spaustukus dviejose šepečio ritinėlio lango pusėse su plyšiais dviejose grindų galvutės pusėse. Spauskite šepečio ritinėlio langą žemyn, kol pasigirs spragtelėjimas. (9 pav.)
Šepečio ritinio išardymas / surinkimas: pirštu ištraukite kairįjį šepečio ritinio dangtelį, kad ištrauktumėte šepetėlio ritinį. Laikykite šepetėlio ritinėlio dangtelį, įstumkite šepetėlio ritinėlį kairėje pusėje į pavarą, įdėkite šepetėlio ritinį į antgalį. (10 pav.)
Švaraus vandens bako surinkimas ir išmontavimas
Norėdami išimti švaraus vandens baką, laikykite už švaraus vandens bako rankenos ir ištraukite švaraus vandens baką. Norėdami surinkti švaraus vandens rezervuarą, padėkite švaraus vandens baką atgal į purkštuką, sulygiuokite su šepečio ritinėlio langeliu. (11 pav.)

Produkto naudojimas

Pastaba: kai naudojate jį pirmą kartą, prieš naudodami jį visiškai įkraukite.

Vertikalaus dulkių siurblio naudojimas

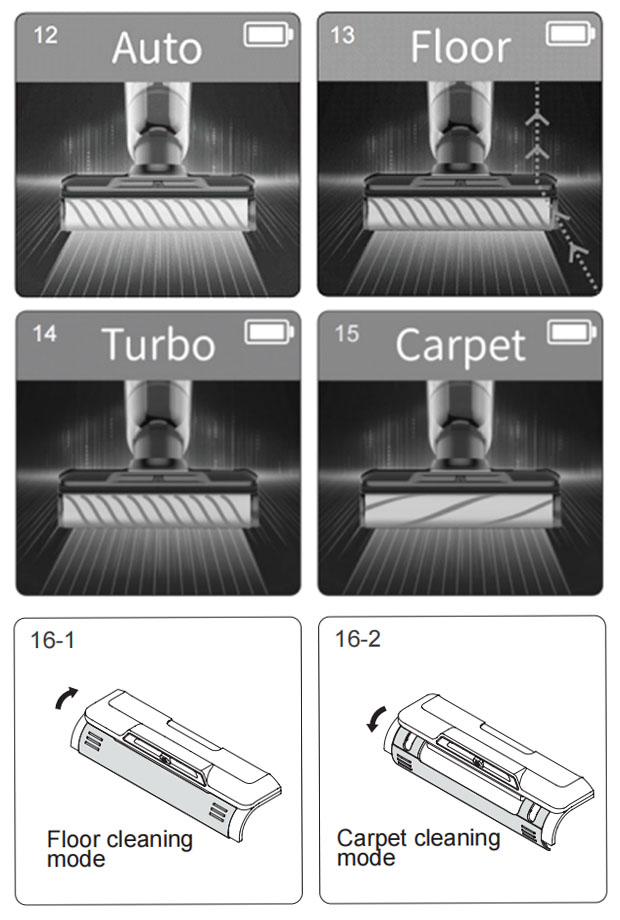

Paspauskite rankenos įjungimo/išjungimo mygtuką, užsidegs LCD ekranas ir dekoratyvinės lemputės, numatytasis režimas yra automatinis (12 pav.), paspauskite režimo mygtuką, kad perjungtumėte į grindų režimą (13 pav.), paspauskite režimo mygtuką du kartus, kad perjungtumėte į Turbo režimas (14 pav.), tris kartus paspauskite režimo mygtuką, kad perjungtumėte į kilimų režimą (15 pav.).

Dar kartą paspauskite režimo mygtuką, kad grįžtumėte į automatinį režimą. Dar kartą paspauskite rankenos įjungimo/išjungimo mygtuką, kad išjungtumėte mašiną, užges ekranas ir dekoratyvinės lemputės.

Pastaba:

1. Valydami kilimą, pirmiausia nuvalykite grindų galvutę (išsamiau žr. „Valymas ir priežiūra, Grindų galvučių valymas“) ir pakeiskite kilimo šepetėlį.
2. Grindų valymo arba savaiminio valymo metu įsitikinkite, kad šepečio ritinio langas yra pastumtas aukštyn. (16-1 pav.)
3. Valydami kilimą įsitikinkite, kad šepečio ritinėlio langas nuslenkamas žemyn. (16-2 pav.)
4. Kai akumuliatoriaus įkrovos lygis yra mažesnis nei 20%, jo negalima perjungti į kilimo ir turbo režimus.

Vandens purškimo funkcija

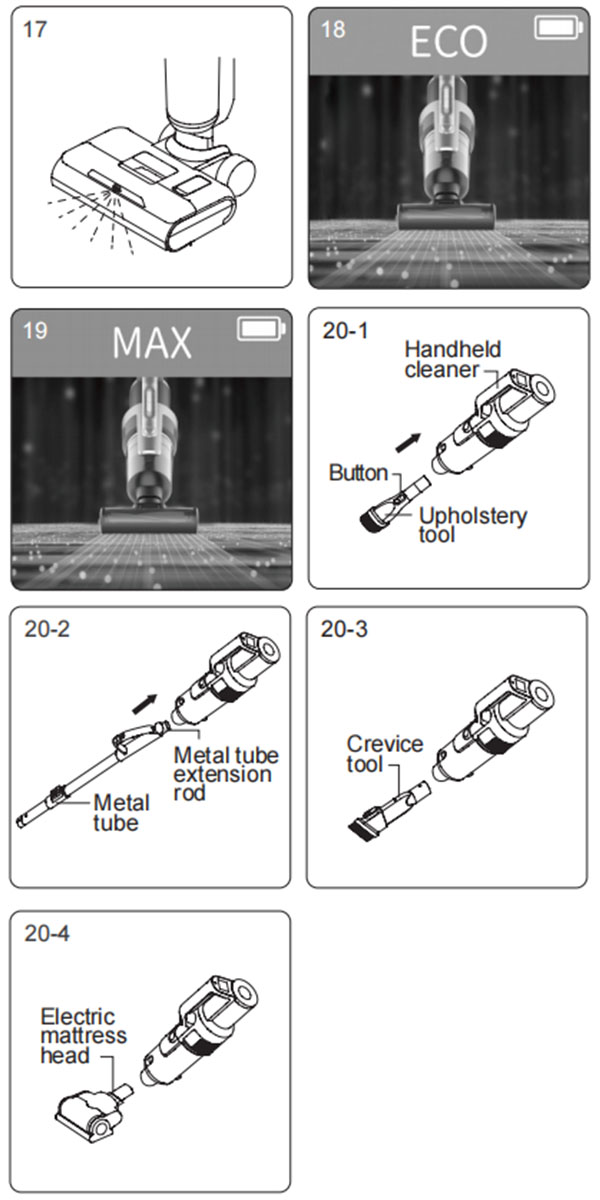

Kai veikia stačias dulkių siurblys, paspauskite vandens purškimo mygtuką, purškimo burna purškia vėduoklės formos vandenį; atleiskite vandens purškimo mygtuką, kad nustotumėte purkšti vandenį. (17 pav.)

Rankinio dulkių siurblio naudojimas

Nuimkite rankinį valiklį, paspauskite rankinio įjungimo/išjungimo mygtuką, ekranas ir dekoratyvinės lemputės užsidegs, numatytasis ECO režimas (18 pav.), paspauskite rankinio režimo mygtuką, kad perjungtumėte į MAX režimą (19 pav.), Tada paspauskite rankinio režimo mygtukas, perjungiamas atgal į ECO režimą; Dar kartą paspauskite rankinio įjungimo/išjungimo mygtuką, kad išjungtumėte aparatą, užges ekranas ir dekoratyvinės lemputės.

Rankinis dulkių siurblys gali būti sujungtas su apmušalų įrankiu, plyšių įrankiu, elektrine čiužinio galvute arba metaliniu vamzdeliu, kad būtų galima išvalyti įvairias vietas.

1. Sujunkite su apmušalų įrankiu, kad nuvalytumėte dulkes ir daleles nuo baldų paviršiaus. (20-1 pav.)

2. Sujunkite metaliniu vamzdeliu, kad nuvalytumėte dulkes nuo aukštų vietų. Atidarykite metalinio vamzdelio viršutinį dangtelį, paspauskite rankenos mygtuką aukštyn, kad prailgintumėte metalinį vamzdelį, tada įkiškite vamzdelį į rankinio dulkių siurblio įsiurbimo angą.
nuvalykite dulkes aukštoje vietoje. (20-2 pav.)

3. Sujunkite su plyšių įrankiu, kad išvalytumėte siauras vietas. (20-3 pav.)

4. Prijunkite elektrinio čiužinio galvutę, kad išvalytumėte dulkes, plaukus, dulkių erkutes ir pan. ant lovos ar medžiaginės sofos. (20-4 pav.)

pastabos

1. Kai akumuliatoriaus įkrovos lygis yra mažesnis nei 20%, jo negalima perjungti į maksimalų režimą.

2. Naudodami rankinį dulkių siurblį nesiurbkite vandens, kitaip suges variklio gedimas.

Mašinos įkrovimas

Prijunkite adapterį prie maitinimo šaltinio, įstatykite vertikalią dulkių siurblį į įkrovimo pagrindą, kad pradėtumėte įkrovimą. (21 pav.)

pastabos

1. Prieš naudodami pirmą kartą, visiškai įkraukite akumuliatorių, o prieš antrąjį įkrovimą ištuštinkite akumuliatorių, kad užtikrintumėte akumuliatoriaus veikimo laiką;
2. Jei gaminys turi būti ilgai nenaudojamas, įkraukite jį kartą per tris mėnesius;
3. Kai nekraunate, ištraukite adapterį iš lizdo, kad išvengtumėte netyčinio prisilietimo.

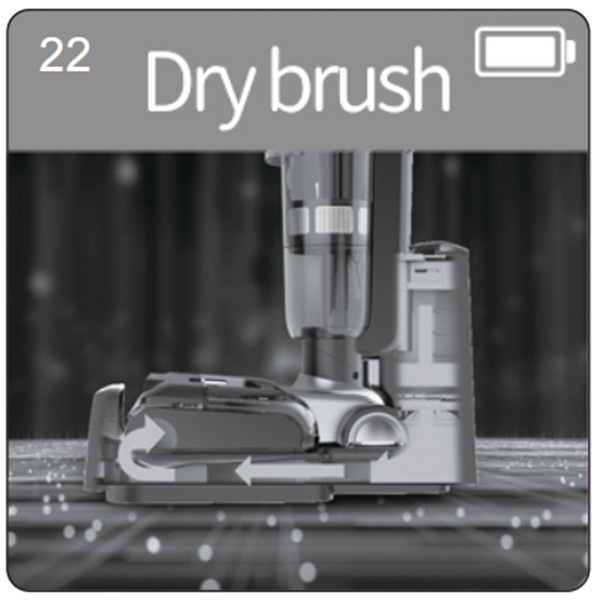

Šepečio ritinio džiovinimo oru funkcija (22 pav.)

Įkrovimo režimu paspauskite ir 3 sekundes palaikykite rankenos režimo mygtuką, kad įjungtumėte šepetėlio ritinėlio džiovinimo oru režimą 4 valandoms. Džiūvimo oru metu dega dekoratyvinė lemputė, o šepečio ritinys tam tikrais intervalais šiek tiek pasisuks, kad sureguliuotų džiovinimo oru padėtį; Dar kartą paspauskite režimo mygtuką, kad išjungtumėte džiovinimo režimą.

pastabos

Šis režimas sukurtas tam, kad drėgnas šepetėlis neleistų daugintis bakterijoms ar kvapams. (Ekranas parodytas 22 pav.)

Šepečio ritinio ir oro kanalo savaiminio išsivalymo funkcija

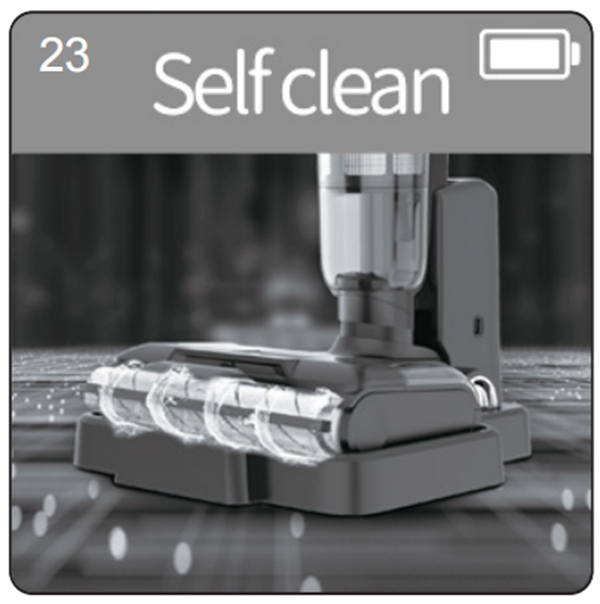

Įkrovimo režimu paspauskite savaiminio išsivalymo mygtuką, kad įjungtumėte valymo režimą (Ekranas parodytas 23 pav.). Pasibaigus savaiminiam išsivalymui, mašina pereina džiovinimo šepetėliu oru režimą ir grįžta į įkrovimo režimą; Savaiminio valymo proceso metu norėdami iš anksto išjungti savaiminio valymo režimą, paspauskite įjungimo/išjungimo mygtuką ir mašina grįš į įkrovimo režimą.

pastabos

1. Savaiminio valymo režimas skirtas tik grindų galvutės oro kelio ir kietų grindų šepečio valymui. Nevalykite ant kilimo šepečio ritinėlio savaime.
2. Prieš įjungdami savaiminio valymo režimą, iš nešvaraus vandens bako išpilkite nešvarų vandenį, patikrinkite, ar aparatas tvirtai pastatytas ant įkrovimo stovo, ar adapteris įkištas į lizdą ir prijungtas prie įkrovimo stovo. Švaraus vandens rezervuare sulaikoma mažiausiai 1/2 vandens tūrio; Baigę savaiminį valymą, dar kartą išvalykite nešvaraus vandens baką.
3. Kai akumuliatoriaus įkrova yra mažesnė arba lygi 10 %, savaiminio išsivalymo režimo įjungti negalima, o jį galima įjungti įprastai po įkrovimo tam tikrą laiką.

Išvalyti vandens bako tuščią indikatorių

Kai naudojate vandens purškimo funkciją, balsas / ekranas rodo "Nėra švaraus vandens, užpildykite vandenį" (24 pav. ir 25 pav. pakaitomis rodomi), išjunkite aparatą ir įpilkite vandens į švaraus vandens baką. Kai naudojate ploviklį valymo režimu, jei aptinkama, kad švaraus vandens bakelyje nėra vandens, šepečio ritinio savaiminis valymas bus sustabdytas. Norėdami tęsti savaiminį valymą, į švaraus vandens baką įpilkite vandens ir ištuštinkite nešvaraus vandens baką, tada iš naujo paleiskite savaiminio valymo režimą.

pastabos

Pildami švarų vandenį, galite įpilti įrengto JIMMY valymo tirpalo, santykis yra apie 1 buteliuko kamštelis valymo tirpalo vienam pilnam vandens bakui, vandens temperatūra negali viršyti 40°C.

Pripildykite švaraus vandens baką: išėmę švaraus vandens baką, atidarykite vandens įpylimo kaištį, pasukite jį į šoną, kad atsirastų vandens įleidimo anga, įpilkite švaraus vandens ir valymo tirpalo, tada užkimškite atgal į pradinę padėtį ir vėl įstatykite švaraus vandens bakas iki grindų galvutės. (26 pav.)

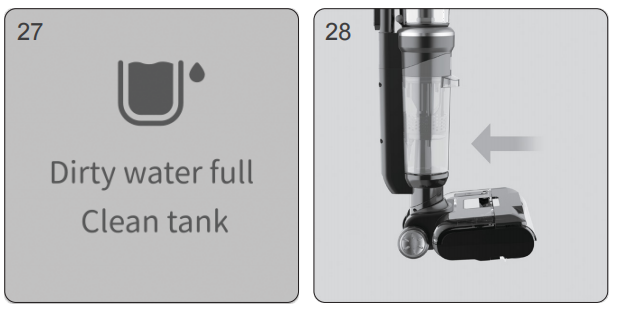

Nešvaraus vandens rezervuaro pilno vandens indikatorius Kai vertikaliai stovintis dulkių siurblys nustato, kad nešvaraus vandens bakas yra pilnas, visas aparatas sustos ir praneš balsu. Išvalykite pilną nešvaraus vandens baką ir padėkite atgal. (27 pav. ir 28 pav. pakaitomis rodomi) Kai aptinkama, kad nešvaraus vandens bakas yra pilnas savaiminio valymo režimu, aparatas nustos veikti ir praneš balsu. Išvalykite pilną nešvaraus vandens baką ir padėkite atgal. Nešvaraus vandens rezervuaro valymas: Nuimkite nešvaraus vandens bako viršutinį dangtį ir filtro rėmą, išpilkite nešvarų vandenį, po plovimo surinkite nešvaraus vandens baką ir vėl padėkite ant grindų galvutės. (išsamiau žr. „Nešvaraus vandens bako valymas ir priežiūra“)

Užstrigusio šepečio ritinio indikatorius Kai valiklis veikia arba veikia valymo režimu, jei šepečio ritinys užstrigo, visa mašina sustos ir praneš balsu. (Rodyti pakaitomis 29 ir 30 pav.) Išimkite šepečio ritinį, nuvalykite pašalines medžiagas arba susipynusius plaukus ant šepečio ritinio. Šepečio ritinėlio valymas: Išėmę langą, ištraukite šepetėlio ritinį, valymo šepečio peiliuku nukirpkite ant šepečio ritinėlio besisukančius plaukelius ir nuvalykite prie šepečio ritinėlio ir grindų galvutės prisitvirtinusias pašalines medžiagas. Įstatykite šepečio ritinį ir langą atgal. (31 pav.) (daugiau informacijos žr. " Grindų galvutės mazgo valymas ir priežiūra ")

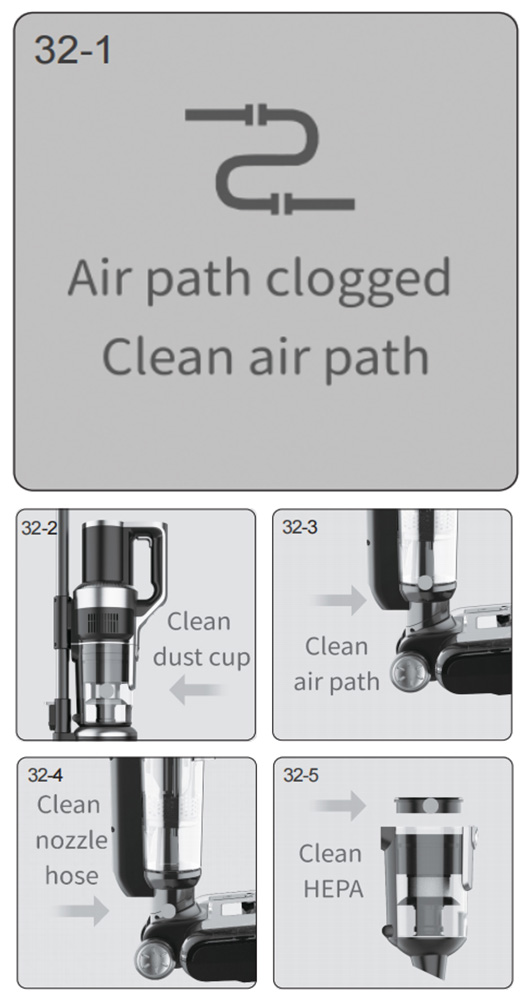

Užblokuoto oro srauto indikatorius Kai vertikalus valytuvas veikia darbo arba savaiminio išsivalymo režimu, jei oro kelias yra užblokuotas, aparatas nustos veikti ir primins balsu. Vadovaukitės ekrane pateikiamomis instrukcijomis, kad patikrintumėte galimas užblokuotas dalis ir išvalytumėte. Kai rankinis dulkių siurblys veikia, jei oro kelias yra užblokuotas, siurblys automatiškai sustos. Šiuo metu reikia išvalyti dulkių kaušelį ir HEPA. (Ekrane rodomas turinys: vertikaliojo dulkių siurblio užsikimšimas parodytas 32-1, 32-2, 32-3, 32-4, 32-5 pav., o rankinio dulkių siurblio užsikimšimas. 32-1, 32-2 pav.)
Oro kelio valymas: 1.Išardykite nešvaraus vandens baką, išimkite nešvaraus vandens bako viršutinį dangtį ir filtrą, išplaukite visas dalis ir surinkite atgal. 2. Vamzdžių šepetėliu nuvalykite nešvarumus, pašalinius daiktus ir plaukus grindų galvutės oro takuose. 3. Nuimkite dulkių indelį, ištuštinkite dulkių kaušelį, išimkite HEPA, tada išimkite cikloną ir jį išardykite, išvalykite visas dalis ir vėl surinkite dulkių kaušelį. (Išsamesnės informacijos ieškokite skyriuje „Valymas ir priežiūra“)

Balso funkcija Naujojo įrenginio balsas įjungtas pagal numatytuosius nustatymus, paspauskite nutildymo mygtuką, kad išjungtumėte balso funkciją; dar kartą paspauskite nutildymo mygtuką, kad įjungtumėte balso funkciją. (33 pav.) Pastaba: naudojant rankinį dulkių siurblį, balso funkcija neveikia.

Akumuliatoriaus maitinimo indikatorius Kai veikia stačias valytuvas, jei balsas primena "Išsikrovęs akumuliatorius. Įkraukite akumuliatorių", naudokite jį po įkrovimo. (34 pav.) Kai veikia stačias valytuvas, jei balsas primena "Išsikrovęs akumuliatorius. Mašina netrukus bus išjungta. Įkraukite akumuliatorių", maitinimas netrukus išsikraus ir jis automatiškai išsijungs. Už naudojimą reikia mokėti. Kai naudojate dulkių siurblį, piktograma viršutiniame dešiniajame ekrano kampe rodo kairiojo akumuliatoriaus įkrovą: pilnas tinklelis reiškia 75% iki 100% akumuliatoriaus; 3/4 tinklelis reiškia iki 50% iki 75% akumuliatoriaus; 1/2 tinklelio reiškia nuo 25% iki 50% akumuliatoriaus; 1/4 tinklelio reiškia nuo 1% iki 25% akumuliatoriaus; tuščia reiškia, kad baterija tuščia, todėl prieš naudojant ją reikia įkrauti.

Valymas ir priežiūra Nešvaraus vandens rezervuaro valymas (35 pav.) Išjungę dulkių siurblį, išimkite nešvaraus vandens baką, pakelkite vandens bakelio viršutinį dangtį ir nuimkite nuo jo putplasčio filtro rėmą, atidarykite putplasčio filtro rėmo atverčiamą dangtelį, išimkite putplasčio filtrą. Išpilkite nešvarų vandenį ir nešvarumus į vandens baką, tada išplaukite nešvaraus vandens baką, vandens bako dangtį, putplasčio filtro rėmą ir putų filtrą. Jei nešvaraus vandens bako vamzdyje yra pašalinių medžiagų, jį galima nuvalyti valymo šepečiu; po plovimo išdžiovinkite minėtas dalis. Tada vėl surinkite visas dalis į nešvaraus vandens baką. Pastaba: 1. Panaudojus vertikalią dulkių siurblį, rekomenduojama nedelsiant išvalyti nešvarų baką; 2. Iš naujo montuodami filtrą, nelenkite juodos minkštos gumos po filtru. Grindų galvutės valymas (36 pav.) Išėmę šepečio ritinėlio langą, šepečio ritinį, švaraus vandens rezervuarą ir nešvaraus vandens rezervuarą, įkiškite valymo šepetį pro apskritą angą, esančią žemiau nešvaraus vandens bako įrengimo padėties, kad pašalintumėte pašalines medžiagas ir apnašas iš vamzdžio. ir užsikimšę plaukai; Valymo šepetėliu nupjaukite susivėlusius plaukus ant šepečio ritinio; Nuvalykite nešvarias mašinos dalis (šepečio ritinį galima įdėti į priedų laikiklį džiovinimui). Pastaba: Nuėmę šepečio ritinį, neplaukite grindų galvutės atskirai.

Dulkių puodelio valymas (37-1,37-2 pav.) Paspauskite dulkių puodelio atleidimo mygtuką, kad pašalintumėte dulkių kaušelį iš rankinio dulkių siurblio; paspauskite siurbimo įleidimo angos atleidimo mygtuką, kad atidarytumėte įsiurbimo angą ir ištuštintumėte dulkių kaušelį; Išimkite ciklono mazgą; Išimkite HEPA filtrą; Laikykite metalinį tinklelį, pasukite jį, kad atrakintumėte metalinį tinklelį, tada nuimkite jį žemyn. Išvalę, nušluostę ir išdžiovinę kiekvieną dalį, paeiliui surinkite dulkių kaušelį ir įdėkite ant rankinio dulkių siurblio.
